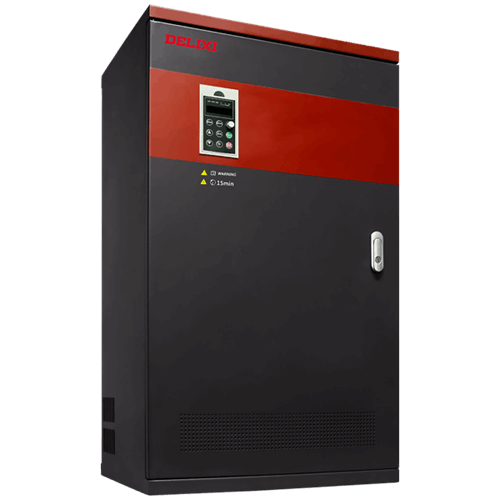

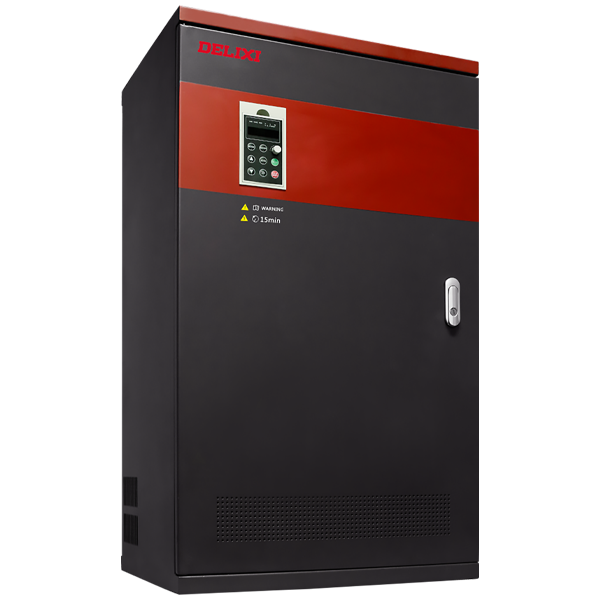

اینورتر دلکسی درایو فوق سنگین CDI-E180
اینورتر سری CDI-E180 یک اینورتر کنترل برداری پایدار و همه کاره با عملکرد بالا با حالت های کنترل بهینه مانند کنترل SVC، V/ F و VC است و به طور گسترده در موقعیت هایی با الزامات سخت برای کنترل سرعت .
عملکرد بالا
با توجه به الگوریتم جدید کنترل برداری، اینورتر دارای: گشتاور استارت بالا، پاسخ گشتاور سریع و دقت کنترل بالا برای حصول راندمان حداکثری موتور است.
کارایی قوی با قیمت مناسب
به علت وجود ماژول های داخلی متعدد مانند تایمر، رله تاخیر زمانی مجازی ، ماژول عملیات ریاضی که در کل معادل یک PLC کوچک هستند هزینه های اضافی به طور چشمگیری کاهش می یابند
راه اندازی ساده
با اضافه شدن یک تابع خاص، تبادل بین توابع پیشرفته و عمومی با تغییر یک کد امکانپذیر شده و باعث سهولت استفاده و انعطاف در انتخاب تنظیمات درایو توسط اپراتور میشود
انعطاف پذیری در انتخاب مدلها
برای مدلهای 15kW و پایین تر به صورت استاندارد واحد ترمز داخلی تعبیه شده است. مدلهای 18.5kW تا 30kW می توانند به صورت سفارشی با واحد ترمز داخلی تولید شوند. از 37kW به بالا قابلیت اتصال به واحد ترمز خارجی را دارا می باشند.
مدلهای 11kW ، 15kW ، 200kW و بالاتر، دارای سلف های DC استاندارد هستند و انواع 18.5kW ~55 kW می توانند به صورت سفارشی با سلف های DC تولید شوند.
کاربرد ها
تمامی صنایع به ویژه صنایع سنگین که نیاز به مد کنترلی حلقه بسته داشته باشد.
صنایع فولاد ،جرثقیل، صنعت نفت و معدن، صنعت شیمیایی متالوژی،
صنعت نساجی و فیبر شیمیایی، صنعت ساختمانی، تاسیسات شهری، صنعت چاپ صنایع غذایی و ...
- E180-I/O expansion card (1)
- E180-I/O expansion card (2)
- E180-485 communication expansion card
- E180-PG coder expansion card (1) (2) (3)
- E180-rotary transformer card
- E180-PROFIBUS expansion card
- E180-ZS injection molding machine expansion card
- E180-WSP constant pressure water supply expansion card
- Big LCD Keyboard
ویژگی های فنی محصول
|
CDI- E180
|
مدل
|
|
V/F Control
Open-Loop Vector Control (SVC)
Close- Loop Vector Control (VC)
|
مد کنترلی
|
|
Linear
Square Root
Any V/F
|
V/F Curve
|
|
G-Type: 150% 60S; 180% 3S
P-Type: 120% 60S; 150% 3S
|
قابلیت تحمل اضافه بار
|
|
0.5Hz/150%(SVC)
0Hz/180%(VC)
|
گشتاور اولیه
|
|
0~3200Hz
|
فرکانس خروجی
|
|
1:100 (SVC) 1:1000 (VC)
|
نسبت تثبیت سرعت
|
|
0.5% (SVC) 0.02%(VC)
|
دقت کنترل سرعت
|
|
اتوماتیک /کنترل دستی(0.10%-30.0%)
|
کنترل گشتاور
|
|
کی پد، ترمینال، ارتباط سریال
|
مرجع دستورات
|
|
14 مرجع اصلی / 14 مرجع کمکی
|
مرجع فرکانس
|
|
مرجع گشتاور 14
|
مرجع گشتاور
|
|
4 Groups of Lines
S Curve1
S Curve2
|
زمان راه اندازی /توقف
|
|
16-Shift Speed at most
|
Multi Speed
|
|
دارد
|
PLC داخلی
|
|
دارد
|
PID داخلی
|
|
دارد
|
Speed Search
|
|
دارد
|
تایمر داخلی
|
|
کارت اکسترنال (انتخابی)
|
MODBUS-RTU
|
|
کارت اکسترنال (انتخابی)
|
PROFIBUS-DP
|
|
دارد
|
قابلیت اتصال به انکودر
|
|
سنکرون و آسنکرون
|
موتور
|
|
-10~40 C
|
دمای کاری
|
6 ورودی دیجیتال قابل برنامه ریزی (1 ورودی پالس سرعت بالا)
4 ورودی دیجیتال قابل برنامه ریزی (کارت افزایشی)
|
ورودی دیجیتال
|
2 AI (0~10V, 4~20mA) +1 AI (کارت افزایشی)
(قابل تعریف به عنوان ورودی دیجیتال)
|
ورودی آنالوگ
|
|
2
|
رله خروجی
|
|
2 AO (0~10V, 4~20mA)
|
خروجی آنالوگ
|
|
1(1 HDI*100KHZ)
|
خروجی OPEN COLLECTOR
|
